明框玻璃幕墻的玻璃鑲嵌在鋁框內，成為四邊有鋁框的幕墻構件，幕墻構件鑲嵌在橫梁上，形成橫梁立柱外露，鋁框分格明顯的立面。 明框玻璃幕墻是最傳統的形式，應用最廣泛，工作性能可靠。明框幕墻在現代建筑中使用廣泛，下面一起學習下其安裝方法吧。

　　一：基層測量放線

　　(一)幕墻分格軸線的測量放線與主體結構的測量放線配合，對誤差進行控制、分配、消化，不使其積累。

　　(二)在風力不大于4級情況下，每天定時校核，以確保幕墻的垂直及立柱位置的正確。

　　(三)放線的順序：我司將于開工后派技術人員進場放線，及校核現場尺寸，確定邊角尺寸反饋給技術部及早設計邊角加工圖。按土建方提供的軸線，經我方復測后上、下放鋼線，為避免鋼線擺動，每兩層樓設一個固定支點，用經緯儀校核其準確性。幕墻支座的水平放線每4米設一個固定支點，用水平儀檢測其準確性，同樣按中心放線方法放出立柱的進出位線。每層樓的支座點焊后，由水平儀檢測，相鄰支座水平誤差應符合設計標準，支座的焊接應防止焊接時的受熱變形，其順序為上、下、左、右對稱焊接，并應檢查及校核焊縫質量。

　　二：明框玻璃幕墻圖紙分析

　　針對下頁明框玻璃幕墻水平剖面和豎直剖面，分析有如下幾方面要求：

　　(一)對于跨度較大的玻璃幕墻,通過結構計算,我們選擇了工字鋼作為豎向龍骨,選用方鋼通作為橫向龍骨,外保證外觀效果,鋼龍骨外外包鋁合金外蓋。

　　(二)鋁合金內框料通過機制螺栓固定在鋼龍骨上,內外框料通過螺栓連接形成空槽,再通過密封膠條將中空玻璃固定在其內。

　　(三)鋁合金外框自兩端插入鋁合金裝飾條,最后密封打膠處理。

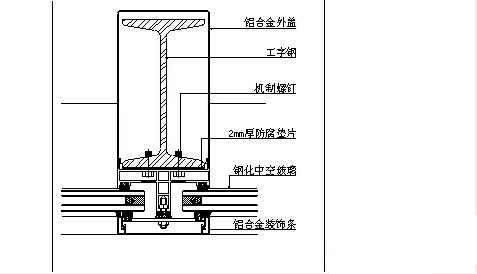

　　明框玻璃幕墻水平剖面

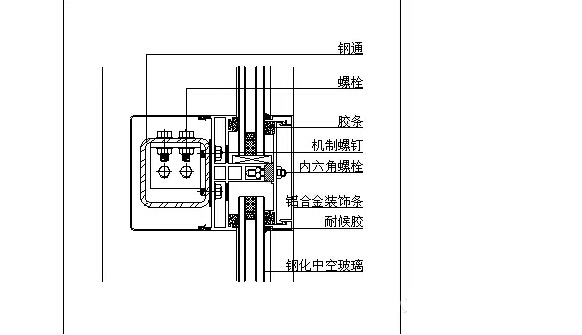

　　明框玻璃幕墻豎直剖面

　　(四)工程中鋁板幕墻部分采用鋁合金立柱，詳見下圖：

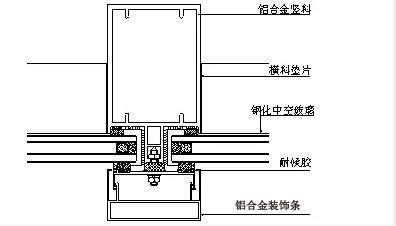

　　明框玻璃幕墻水平剖面(鋁合金龍骨)

　　1. 鋼支座及立柱安裝

　　(一)將立柱與鋼支座相連接，鋼支座再與埋件相焊接，并調整、固定。按立柱軸線及標高位將立柱標高偏差調整至不大于3mm，軸線前后偏差調整至不大于2mm，左右偏差調至不大于3mm。

　　(二)相鄰兩根立柱安裝標高偏差不大于3mm，同層立柱的最大標高偏差不大于5mm(平面玻璃幕墻)，相鄰兩根立柱安裝標高偏差不大于2mm，同層立柱的最大標高偏差不大于2mm。

　　(三)立柱的安裝順序：幕墻立柱的安裝工作，是從結構的底部向上安裝，待支座的安裝校核完畢后就可進行。先對照施工圖檢查立柱的尺寸及加工孔位是否正確，然后將副件、鋼墊片、副支座安裝上立柱。立柱與支座接好后，先放螺栓，調整立柱的垂直度與水平度，然后上緊螺栓，相鄰的立柱水平交差不得大于+1mm，同層內最大水平差不大于2mm。

　　(四)立柱找平、調整：立柱的垂直度可用吊錘控制，平面度由兩根定位軸線之間所引的水平線控制。平板玻璃幕墻安裝誤差控制：標高：±3mm、前后：±2mm、右左：±3mm。該工程的立柱為每層樓一根，設兩個點，立柱為吊裝，上下立柱的連接用芯套，上下之間可自由伸縮。

　　(五)焊接、防腐處理(此工序可在立柱或橫梁安裝完后進行都可以)

　　(六)防銹處理方法：涂上含鋅防銹油漆。

　　(七)操作人員要求及操作過程中注意事項

　　1、工地進行的所有焊接，必須由專業焊接人員來進行。

　　2、焊機及焊接工具，盡量保管在干燥的地方，燒焊時，只把當天必須的數量要移至燒焊地點。

　　3、燒焊時，要確認身邊、腳手架，要特別注意是否會因火花的而造成燃燒其它物品，并用冷水潑濕后方可動火，一定要有看火員在旁看火，并要準備滅火筒。

　　4、將焊接材料的涂料、生銹、臟物等除掉。

　　5、工程中采用接火斗的方法防止火花落下。

　　(八)當立柱或橫梁安裝完后，經復測，符合垂直、水平標準之后，就可進行補焊。把所有支座、螺栓、墊片等按設計圖要求的焊縫高度和長度進行焊接。焊接時要特別注意防火,應在焊件下方加設接火斗，以免發生火災。當焊接好之后，請有關單位進行隱蔽驗收，符合要求之后，再刷兩遍防銹漆。

　　2.橫梁安裝

　　(一)將橫梁兩端的連接件與彈性橡膠墊安裝在立柱的預定位置，要求安裝牢固，接縫嚴密。

　　(二)相鄰兩根橫梁的水平標高偏差不大于1mm。

　　(三)同一層橫梁安裝應由下向上進行，當安裝完一層高度時，應進行檢查、調整、校正、固定，使其符合質量要求。

　　(四)調整好整幅幕墻的垂直度、水平度后，加固好支座，進行玻璃安裝。

　　(五)鋼橫龍骨安裝詳見下圖：

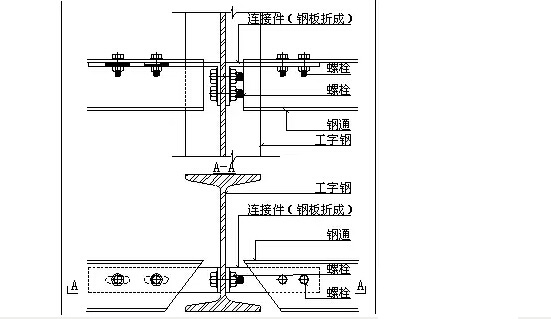

　　明框玻璃幕墻橫梁安裝
