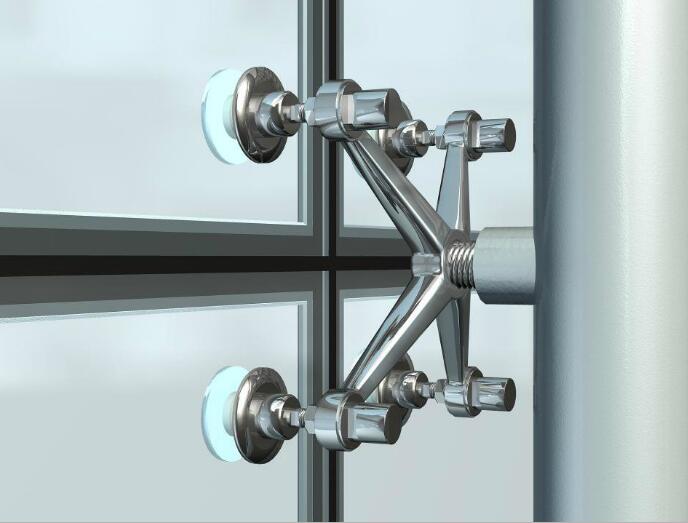

點支式玻璃幕墻是一門新興技術，體現的是建筑內外的流通和融合，改變了傳統玻璃來表現窗戶、幕墻和天頂?shù)淖龇?，強調透明性，將單純支撐結構系統轉化為可視性、觀賞性和表現性。

　　點支式玻璃幕墻設計中鋼桁架作為支承結構設計時應注意的問題：

　　(1)從上文對單管的分析可知，當計算跨度大于6米時，單管的直徑已經很大，此時應采用鋼桁架支承。

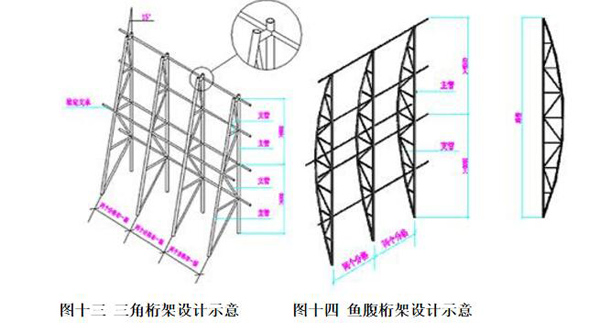

　　(2)鋼桁架的形式有多種，一般包括如下：三角桁架、魚腹桁架、梯形桁架、矩形桁架。這些桁架中受力最合理的是三角桁架，該桁架適用于上端沒有結構的懸挑部位，例如裙房或塔樓的屋頂部位。其次受力較為合理的是魚腹桁架，再次是梯形和矩形桁架。

　　A、三角桁架設計時應注意以下幾點：

　　①三角桁架的夾角盡量設計在15度左右，因為此時的受力和外室效果都比較合適;在夾角位置設置轉接管，盡量避免尖角的存在;

　?、诋斎氰旒艿母叨却笥?米時，應在桁架的背部設置橫向穩定支承;

　　③三角桁架鋼管外直徑不宜大于壁厚的50倍，支管外直徑不宜小于主管外直徑的0.3倍。鋼管壁厚不宜小于4mm，主管壁厚不應小于支管;

　　④三角桁架的表面要進行防銹處理，一般氟碳噴涂較多。

　　B、魚腹桁架設計時應注意以下幾點：

　?、亵~腹桁架的弦高一般取為跨度的1/12-1/15

　?、诋旚~腹桁架的高度大于6米時，應在桁架的背部設置橫向穩定支承;穩定支承的方法較多，可以是一個單管，可以是拉桿或拉索等。

　?、廴绻~腹桁架的上端與活動屋面相連接，那么上端的支座節點處理很關鍵，應做成聯動桿形式，確保當活動屋面有位移時不要影響到幕墻。

　?、芡氰旒芤粯?，魚腹桁架的鋼管外直徑不宜大于壁厚的50倍，支管外直徑不宜小于主管外直徑的0.3倍。鋼管壁厚不宜小于4mm，主管壁厚不應小于支管;

　?、蓁旒艿谋砻嬉M行防銹處理，一般氟碳噴涂較多。
