本文接上文《背栓連接干掛石材幕墻施工工法（2）》。

質量控制

  本工法嚴格按照《建筑裝飾裝修工程施工質量驗收規范》GB 50210-2001、《金屬與石材幕墻工程技術規范》JGJ 133-2001的要求執行。

 1、石材板飾面無明顯色差，石材板顏色和花紋協調一致，每平米石材板的表面質量和檢驗方法必須符合表7.1的相關規定。

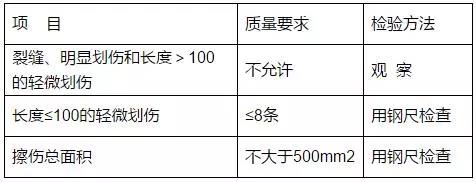

▼ 表7.1 每平米石材表面的質量和檢驗方法

注：石材花紋出現損壞為劃傷。石材花紋出現模糊現象的為擦傷。

 2 、石材幕墻立柱、橫梁安裝質量控制必須符合表7.2的有關規定。

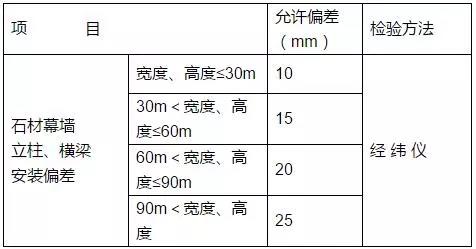

▼ 表7.2 石材幕墻立柱、橫梁的安裝允許偏差和檢驗方法

3、石材板成孔質量控制必須符合表7.3的有關規定。

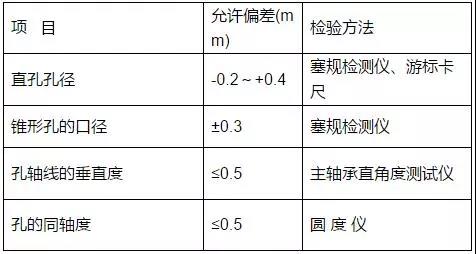

▼ 表7.3 石材板成孔允許偏差和檢驗方法

4、石材板安裝質量控制必須符合表7.4的有關規定。

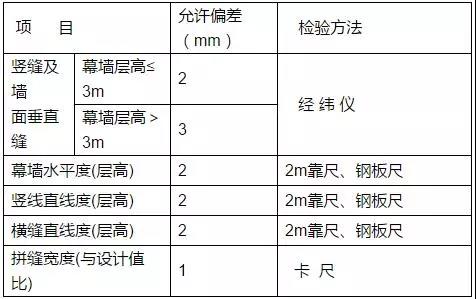

▼ 表7.4 石材板安裝允許偏差和檢驗方法

5、石材幕墻安裝質量控制必須符合表7.5的有關規定。

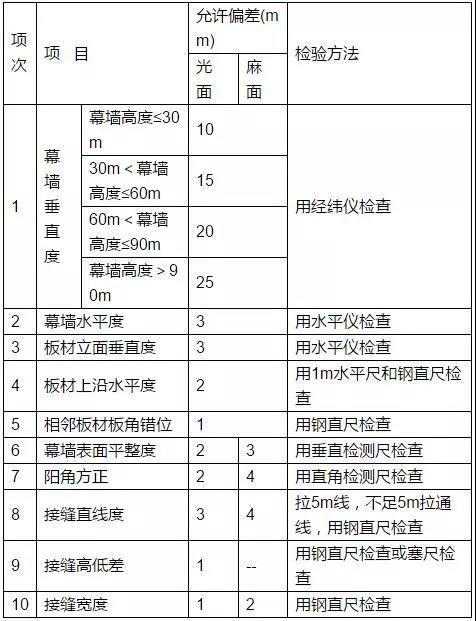

▼ 表7.5 石材幕墻安裝允許偏差和檢驗方法

 6、勞動組織

  根據工程項目規模、進度要求和工程技術的復雜程度來確定勞動組織，施工作業班組按照工藝主要流程分為骨架制作、安裝班組和石材加工、安裝班組。

如：每500m2幕墻工程，勞動力組織為骨架制安6人，石材飾面板加工（含石材板成孔、背栓植入等）6人，石材飾面板安裝、調平4人，拼縫注膠1人。

安全措施

 1、作業人員進場前，必須學習現場的安全規定，進行安全技術交底；廣泛宣傳、教育作業人員牢固樹立“安全第一”的思想，提高安全意識。必須穿防滑鞋，嚴禁赤腳等。

 2、必須隨時攜帶和使用安全帽和安全帶，配備工具袋，嚴禁違章作業。

 3、腳手板上的廢棄物應及時清理，不得在窗臺、欄桿上放置施工工具。

 4、電焊工必須持證上崗。操作時必須戴絕緣手套和防護面罩。

 5、在電焊作業時，必須設置接火斗，配置看火人員；各種防火工具必須齊全并隨時可用，定期檢查維修和更換。

 6、施工現場臨時用電采用TN-S系統，嚴格要求使用五芯電纜配電，系統采用“三級配電兩級保護”，實行“一機、一閘、一漏、一箱”制度，配電箱進出線設在配電箱下端。嚴禁使用花錢、塑膠軟線等。

 7、電鉆使用前應先檢查電源是否符合要求，然后空轉試運轉，檢查轉動機構工作是否正常，接地保護是否良好，以免燒毀電動機或造成安全事故。

 8、型材切割機使用前應先檢查電源、電壓是否符合切割機銘牌的要求，絕緣電阻、電纜線、地線等是否完好、可靠，切割機各連接部位有無松動情況等。

 9、電錘打孔時，電錘的鉆頭必須垂直于工作面，要用手均勻按壓電錘，連續送進，不準使鉆頭在孔眼內左右擺動，以免扭壞電錘。

 10、在高層建筑幕墻安裝與上部結構施工交叉作業時，結構施工層下方須架設挑出3m以上的防護裝置。建筑在距地面3m左右，應搭設寬6m的水平安全網。

環保措施

 1、石材打孔機、切割機等機具的使用，盡量在市民非休息時刻進行作業，采取必要的防塵、降噪措施，減少對環境的影響。

 2、對于生活和施工廢水必須按相關規定進行收集和排放；對施工廢棄物和生活垃圾及時進行分類堆放和收集，禁止亂丟棄。

 3、現場材料必須按相關要求堆放，剩料嚴禁隨意丟棄，易燃品應隔離堆放，確保施工安全。

 4、對已污染的地面、路面及時進行清潔。

 5、對進出場車輛進行衛生管理，必要時進行車廂覆蓋、車輪沖洗等。

效益分析

 1、社會效益

1）石材飾面板安裝后，即可受力，在其周邊施工作業不受影響，便于連續施工作業，有效提高了施工效率。

2）背栓鉆孔設備利用氣壓成孔技術對石材板進行成孔作業，減少石材板的破損損耗。其可進行成批加工，精度好、效率高，大大加快了施工進度，且相對環保。

3）該工法特別適用于高層建筑和抗震建筑幕墻。使設計師的柔性構造連接設計意圖能得到更好的體現，同時為設計師設計各類圖形增加了設計空間，為設計師創造更美更好的作品提供有效的施工技術支持。

 2、經濟效益

1）背栓干掛石材幕墻具有較好的抗震性能、安全性能。便于維修、更換，降低維護、維修成本。

2）由于效率提高，該技術綜合經濟性能高，每1000m2幕墻比傳統骨架幕墻節約成本約11500元。

3）技術性能比較詳見表10.1。

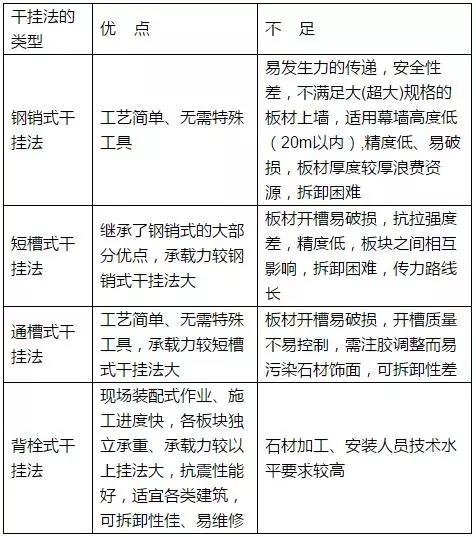

▼ 表10.1 石材幕墻相關工藝的技術性能
