前言：此文主要解決了我在山東泰信幕墻畫圖中遇到的2個問題。

1：插入塊的時候比例總是25.4，而不是1。

2：同樣的填充，畫圖填充是一種樣子，格式刷刷的話是另一種樣子。

在AutoCAD以及與其類似的CAD軟件中新建文檔的時候，有時會有讓我們選擇公制或者英制的選項，就是告訴我們，在畫圖前就應該確定自己畫圖的單位，但是往往大家都忽略了這個問題，就造成了前言中所說“問題1”的產(chǎn)生。這樣說可能有些抽象，下面以實際的例子向大家解釋一下這個問題的產(chǎn)生。

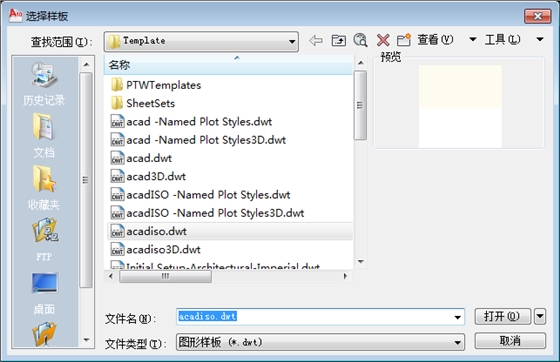

以AutoCAD2010為例，我們新建一個文件，彈出選擇樣板對話框：

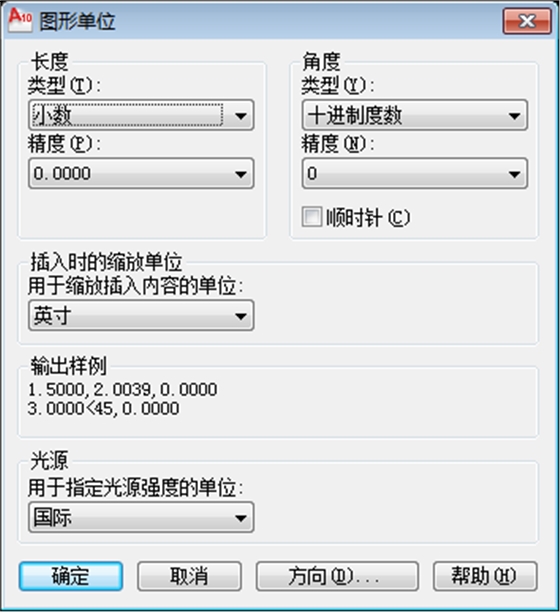

我們選擇acad.dwt這個樣板，新建一個圖形。輸入UN命令或者通過菜單欄中“格式>單位”來查看一下圖形的“縮放單位”：

可以看到以acad.dwt為樣板建立的圖形，做塊時的單位是“英寸”。

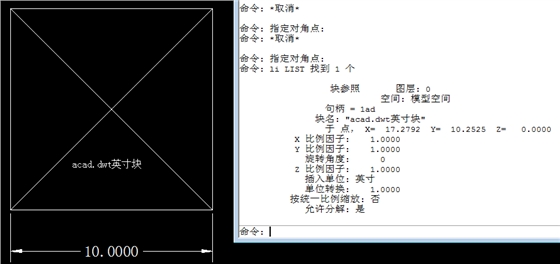

我們在這個圖形中建立一個外圍尺寸為10*10的圖塊，LI命令查看一下這個塊的屬性：
